| المعلومات الأساسية | |
|---|---|
| نموذج رقم. | PMF-421P-FA16(FA+MT) |
| موضوع | الألياف |
| تطبيق | الألياف |
| القرص (عجلة) نوع | لا يوجد |
| مادة | لا يوجد |
| أسلوب العمل | لا يوجد |
| القرص قطر | لا يوجد |
| متغيرة السرعة | لا يوجد |
| استخدم | الاستقطاب يحافظ على نظام محاذاة الألياف |
| وقت الضمان | 3 سنون |
| اسم المنتج | استقطاب صفيف الألياف يحافظ على الألفياف |
| طريقة المعالجة | معالجة الحرارة أو معالجة الأشعة فوق البنفسجية |
| موصل المحاذاة | قياسي ومخصص |
| درجة حرارة التسخين المسبق | 85~150 درجة مئوية |
| وقت التسخين | 4~6 دقائق |
| طاقة التسخين | 80~100 واط 220 فولت 50 هرتز |
| زاوية قابلة للضبط إلى المحور | 0~360 درجة |
| مصدر الإضاءة | مصدر ضوء مدمج ومصدر ضوء خارجي |
| نظام التصوير | ثلاثة محاور قابلة للضبط |
| محاذاة مصفوفة الألياف | محاذاة الألياف الضوئية في الأخدود لمحاذاة البصريات |
| مجموعة ألياف بصرية في أخدود على شكل حرف V | حلول محاذاة الألياف والملحقات |
| محاذاة محور الألياف الضوئية | حامل بصري لمحاذاة الألياف |
| أدوات المحاذاة البصرية | معدات المحاذاة البصرية |
| حزمة النقل | تغليف مقاوم للصدمات مع رغوة أو علبة كاتون أو خشب |
| تخصيص | مجموعة واحدة |
| العلامة التجارية | منظار |
| الأصل | الصين |

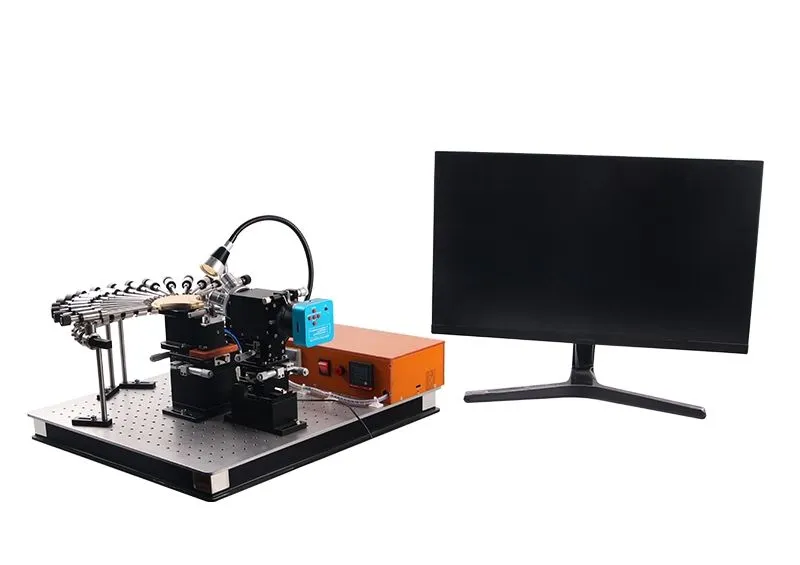

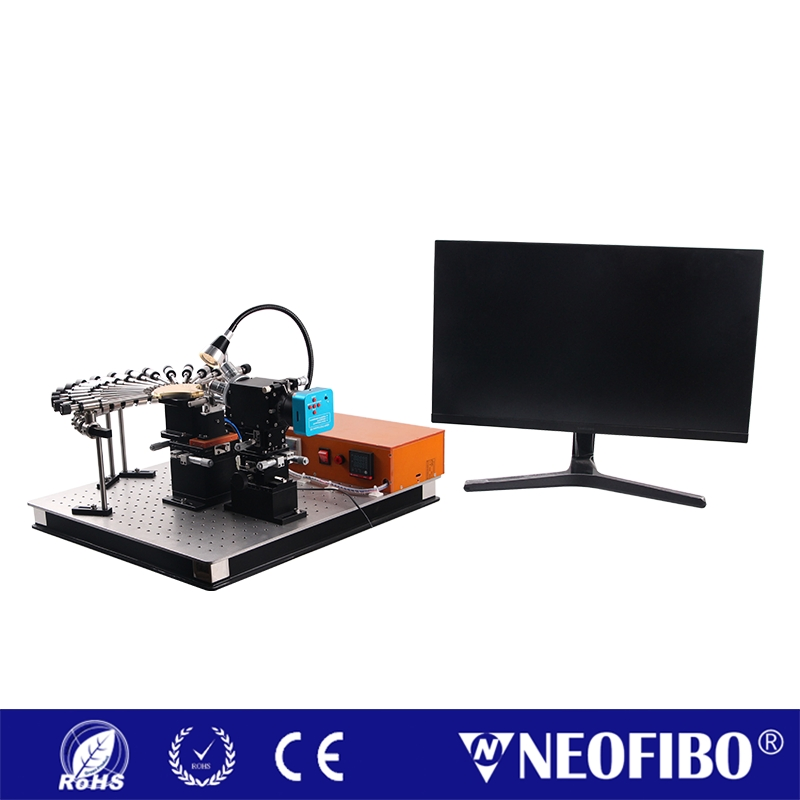

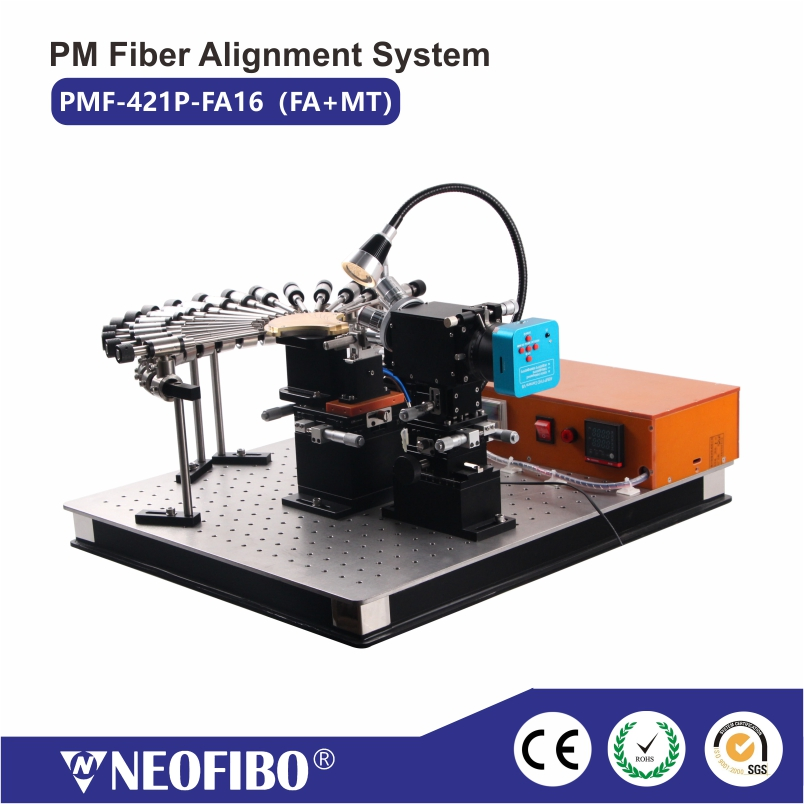

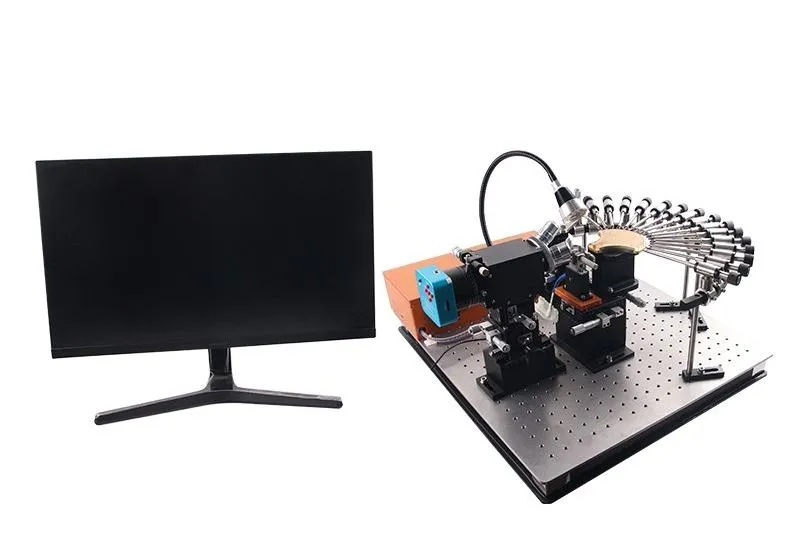

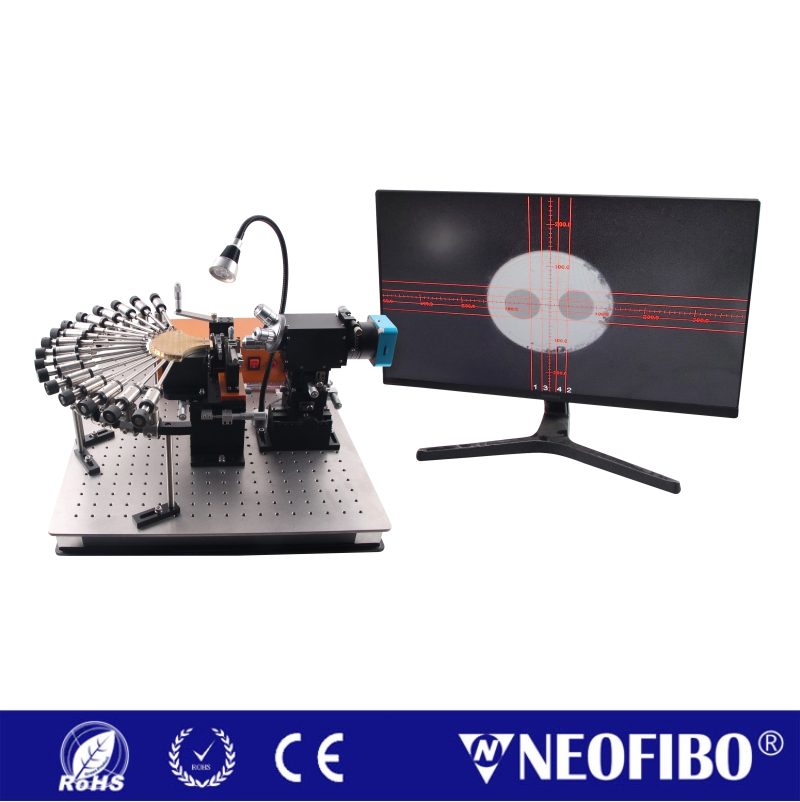

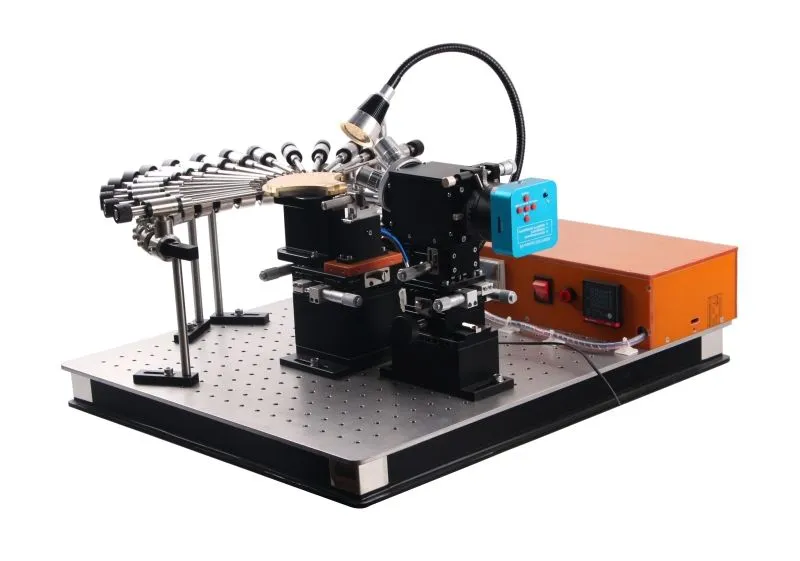

استقطاب متعدد المراكز يحافظ على نظام محاذاة الألياف، PMF-421P-FAV16(FA+MT)
استجابة لطلب العملاء، تم تصميم نظام محاذاة ألياف FA وMT متكامل من خلال دمج ميزات محاذاة FA وMT، التي يمكنها إكمال محاذاة المنتجات المختلفة بمجرد استبدال الأدوات وتحقيق الاستخدام المتعدد الأغراض دون التأثير على دقة المحاذاة.

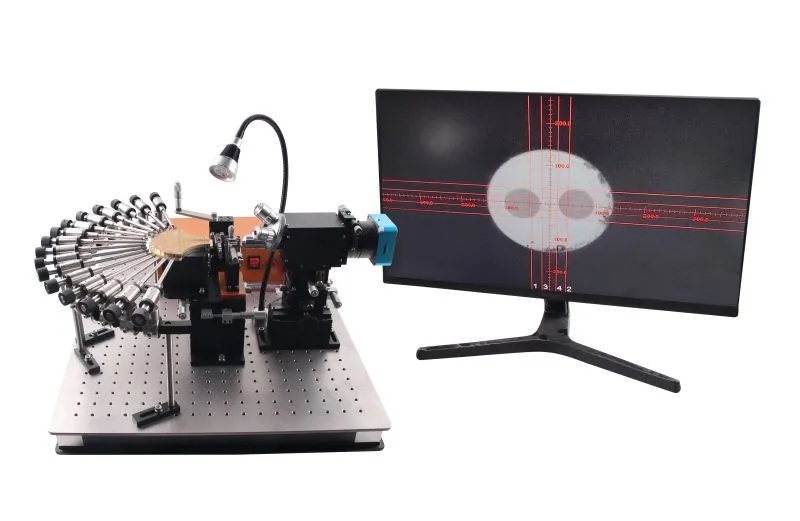

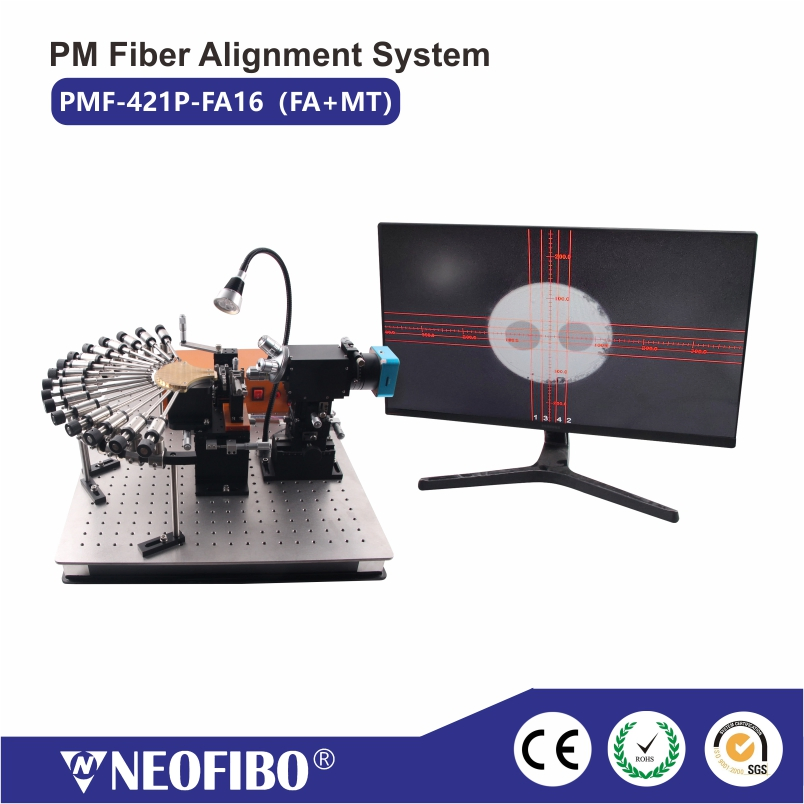

يستخدم هذا الجهاز كاميرا عالية الدقة ومصدر ضوء داخلي/خارجي لضمان الحصول على تصوير واضح للوجه النهائي للألياف، وضمان المحاذاة الدقيقة لعملية التوزيع أو التزويد بكفاءة، وأخيرًا إكمال التدفئة والمعالجة المسبقة. تضمن خطوط الشبكة الأفقية والعمودية المخصصة أن الانحراف الزاوي بعد المحاذاة أقل بكثير من ±3 درجات. كما تقلل دقة المحاذاة الفائقة من فقدان إرسال الإشارات الضوئية بشكل فعال.
الميزات الرئيسية:
(قاعدة أشعة FA أو مانع تسخين لاصق 353ND يعالج حرارة MT/قاعدة خزفية أحادية المركز):
| الطراز | PMF-421P-FAV16(FA+MT) |
| الوظيفة | محاذاة ألياف FA أو MT PM، المعالجة عبر الخط، فحص الوجه النهائي |
| القواعد المعدنية المعمول بها | قياسي: صفيف ألياف FA، وMT ferrule الخيارات: FC، SC، LC، mini MT ferlapsالقواعد، محدد موقع الزجاج الشعري، كبل ألياف PM ثنائي النواة |
| طريقة المعالجة | التدفئة أو العلاج بالأشعة فوق البنفسجية |
| طريقة المعالجة A | 85~150 درجة مئوية قابلة للضبط، من 4 إلى 6 دقائق |
| طريقة المعالجة ب | علاج بالأشعة فوق البنفسجية، 2~3 دقائق |
| طاقة التسخين | 80~100 واط, 220 فولت, 50 هرتز |
| زاوية دوران العمود المقابل | 0~360 درجة قابلة للضبط |
| عدد دوّارات عمود المناولة | 16 |
| دوار العمود المضاد | أربعة محاور قابلة للضبط |
| حامل إدخال FA | محور واحد قابل للضبط |
| نظام التصوير | ثلاثة محاور قابلة للضبط |
| مصدر إضاءة الإضاءة | مصدر ضوء مدمج ومصدر ضوء خارجي |
| الرقم | الوصف | الكمية |
|---|---|---|
| 1 | نظام ضبط بؤري لكاميرا CCD | 1 ضبط |
| 2 | نظام معالجة توقيت التسخين | 1 ضبط |
| 3 | دوّار ألياف ضوئية بطول 250/900um | 1 ضبط |
| 4 | مصدر ضوء LED الخارجي | 1 ضبط |
| 5 | شاشة LCD بحجم 24 بوصة | 1 ضبط |
| 6 | مهايئ طاقة بقدرة 12 فولت 5 أمبير | 1 صفحة |
| 7 | سلك طاقة التيار المتردد | 1 صفحة |
| 8 | كبل مفتاح التحكم في مصدر الضوء المضمن | 1 صفحة |
| الرقم | الوصف/الطراز | الكمية | ملاحظة |
|---|---|---|---|
| 1 | استقطاب متعدد يحافظ على نظام محاذاة الألياف، PMF-421P-FAV16 (FA+MT) | 1 ضبط | قياسي |
| 2 | PMF-FA-DWJ، تركيبات ضبط موضع حلقة FA | 1 صفحة | قياسي |
| 3 | PMF-MT-DWJ، MT تركيبات ضبط موضع حلقة المدارة | 1 صفحة | قياسي |
| 4 | PMF-200PL، تركيبة الطحن الشعرية التفتيش خط | 1 ضبط | اختياري |
| 5 | PMF-SC-DWJ، أجهزة السناير الأساسية في SC | 1 صفحة | اختياري |
| 6 | تركيبات ضبط موضع حلقة FC-FC-DWJ | 1 صفحة | اختياري |
| 7 | PMF-LC-DWJ، إدراج أجهزة تحديد المواقع LC | 1 صفحة | اختياري |
| 8 | PMF-mini MT-DWJ، أجهزة تحديد المواقع الصغيرة الخاصة بإدخال MT | 1 صفحة | اختياري |

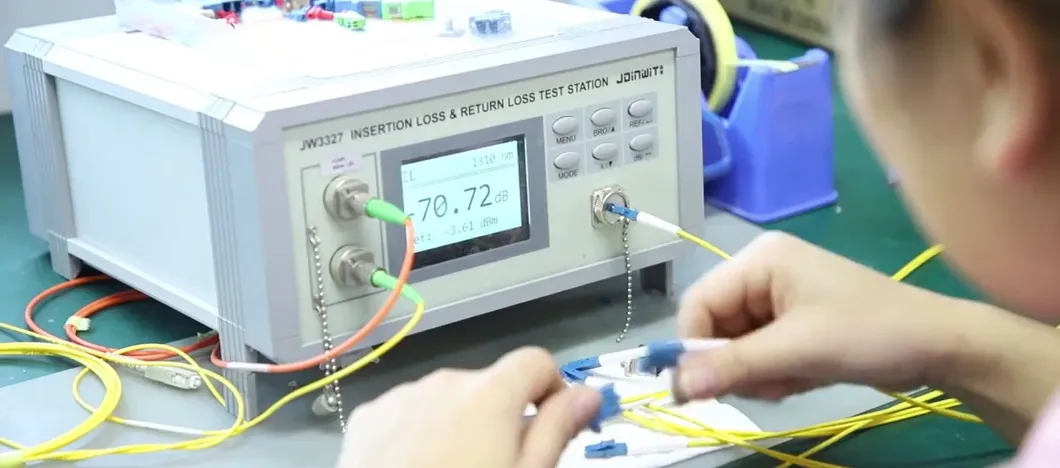

تأسست شركتنا في عام 2008، ونهدف إلى جعل اتصال العملاء بالألياف أكثر موثوقية. خلال السنوات الـ 17 الماضية، كرسنا أنفسنا لتطوير وتوفير الحلول الاحترافية لتلميع الألياف الضوئية. نركز على هذا المجال ونحن متخصصون في تصنيع أجهزة تلميع الألياف الضوئية، وتصميم عدة تركيبات تلميع لموصل الألياف الضوئية، وتوفير عمليات تلميع ومواد كاملة لكافة أنواع موصلات الألياف الضوئية ومنتجات الألياف الضوئية ذات الصلة.

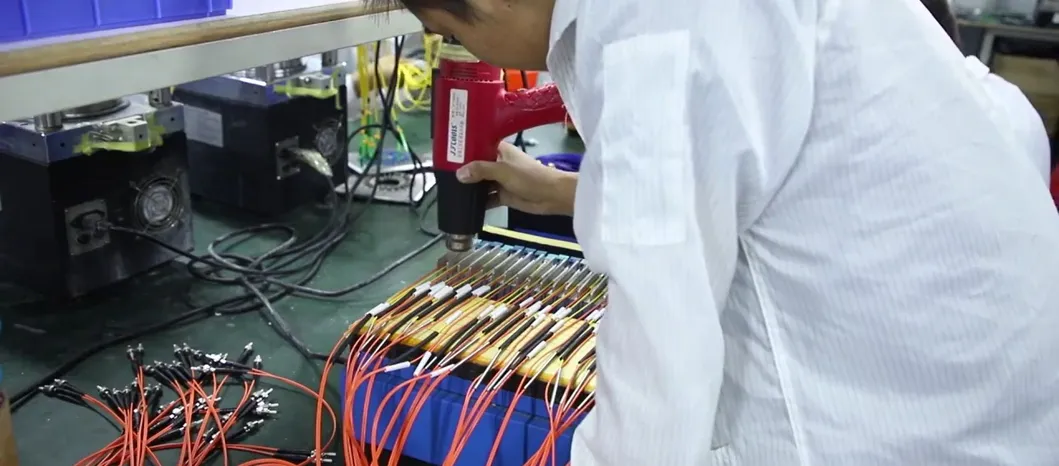

نضم فريقاً متخصصاً من ذوي الخبرة في مجال صقل وتجميع الموصلات الضوئية، وتركيب المحطات الخارجية، ونظام الإرسال، ومراكز البيانات، وCATV والاختبار.
نحن لا نقدم منتجات متخصصة فحسب، بل يمكننا أيضًا توفير الدعم الفني ودعم البحث والتطوير المتقدم لعملائنا في جميع أنحاء العالم.
