آلة حفر السكك الحديدية ذات الحواف المزدوجة للأدوات اليدوية لصيانة السكك الحديدية

DJQ-Iـاـفـ ماكينة مزدوجة الجانب للشطف

إن ماكينة الشطف المزدوجة الجوانب من نوع DJQ-Iـُا هي أداة تستخدم للقضاء على تركيز الضغط في الزوايا الحادة بعد قضبان الحفر. يتميز بحواف مزدوجة الجانب وبنية صغيرة الحجم وسهولة التشغيل والحجم الصغير والوزن الخفيف وسهولة النقل. وهي أداة مثالية لعمليات الحفر في القضبان.

آلة حفر السكك الحديدية ذات الحواف المزدوجة للأدوات اليدوية لصيانة السكك الحديدية

المواصفات

تصميم مبتكر

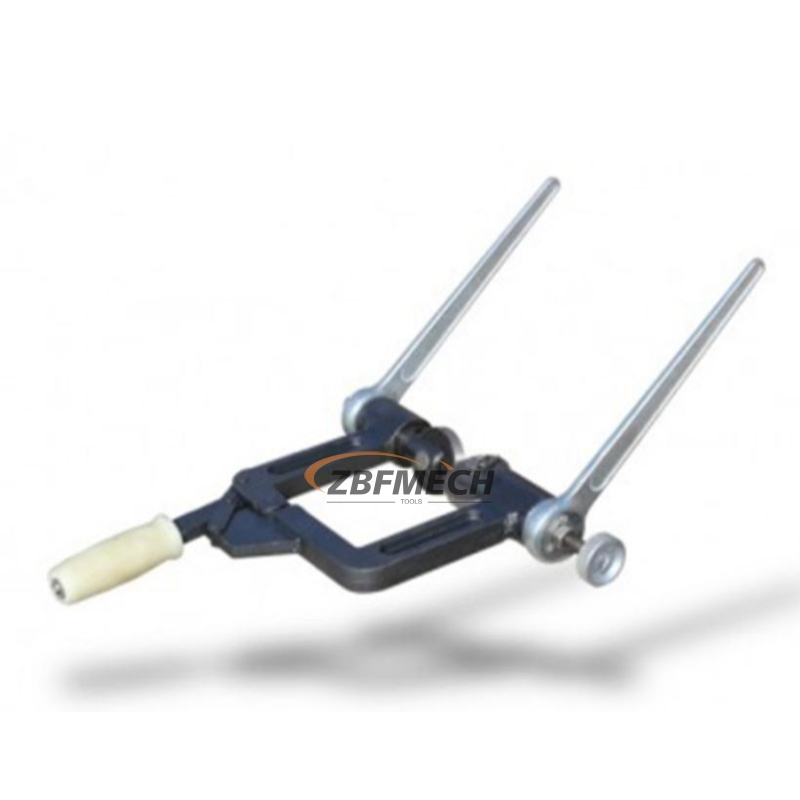

تركيب هيكل المعدات

الإطار الرئيسي مصنوع من الفولاذ المصبوب عالي القوة مع إطار متكامل وفتحات تحديد الموضع، والتي يمكن تثبيتها مباشرة على رأس القضيب أو الشبكة دون اهتزازها، مما يضمن المحاذاة الدقيقة.
يتم ترتيب حاملات أدوات المشطوب اليسرى واليمنى بشكل متماثل على كلا الجانبين، وهي قادرة على تشطف داخل وخارج فتحات فتحة الحاجز في عملية واحدة.
شفرات القطع عبارة عن رؤوس شطف مصنوعة من خلائط الألومنيوم صلبة، ومقاومة للتآكل، وصلعية، ومناسبة للتشذيب وتمييع فتحات فتحات فتحات ثقوب القضبان 43/50/60 كجم/م.
تتضمن آلية ضبط التغذية قضيب برغي ضبط ومقبض مدرج، مما يسمح بالتحكم في عمق المشطف وزاوية المشطوفة (قياسي 45 درجة).
يتميز جهاز القفل والتثبيت بمسامير تحديد الموضع والمسامير، الأمر الذي يثبت الماكينة في موضع فتحة القضيب لمنع الانحراف أثناء التشغيل.

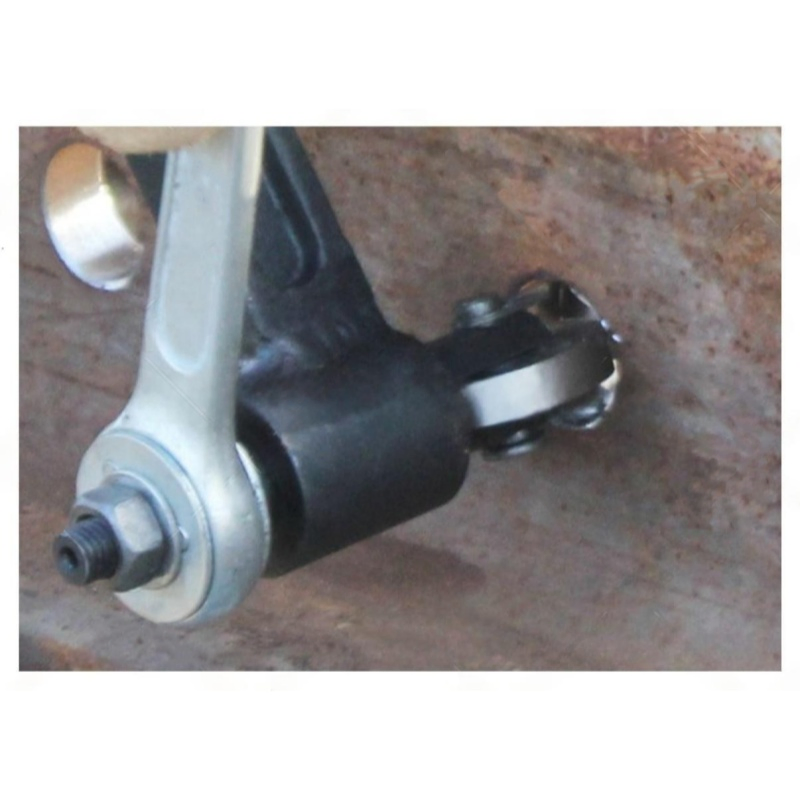

تتكون مكونات القيادة اليدوية من ذراع تدوير يدوي وتروس نقل حركة، مما يتيح التدوير اليدوي لحامل الأدوات للقطع.

مبدأ العمل

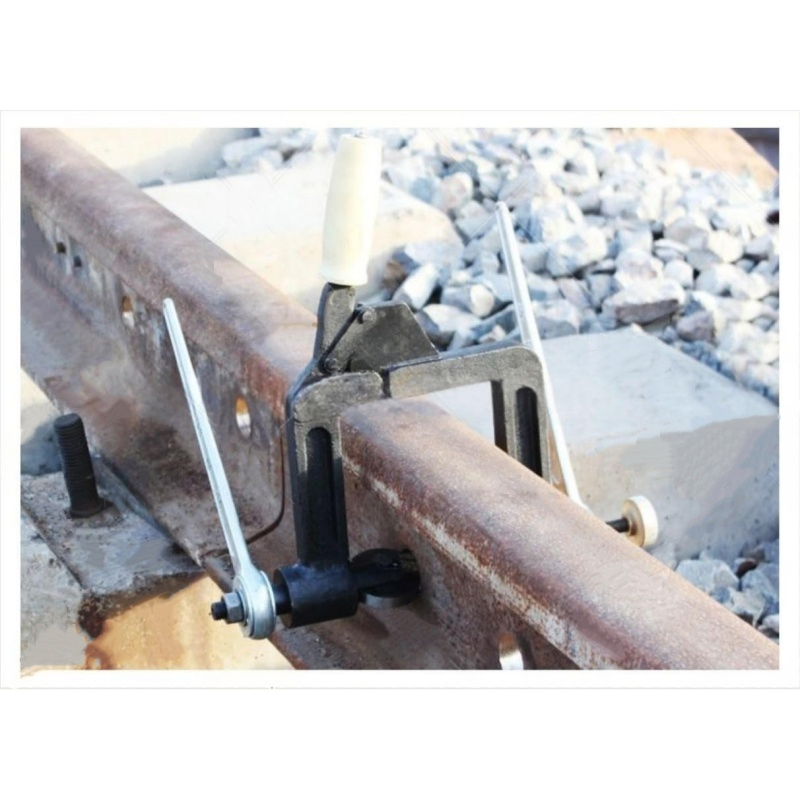

تحديد الموضع: تقوم بطاقة تحديد الموضع بتثبيت أداة الشطف على الفتحة المثقوبة مسبقًا على القضيب. جسم الماكينة محاذٍ للسطح العلوي من القضيب، كما أن آلية القفل مثبتة لضمان وجود مكثف بين المعدة والفتحة.
الضبط: أدر مقبض الضبط لضبط عمق الشطف المطلوب (1×45 درجة، 2.5×45 درجة) واضبط عمق تغذية القطع.

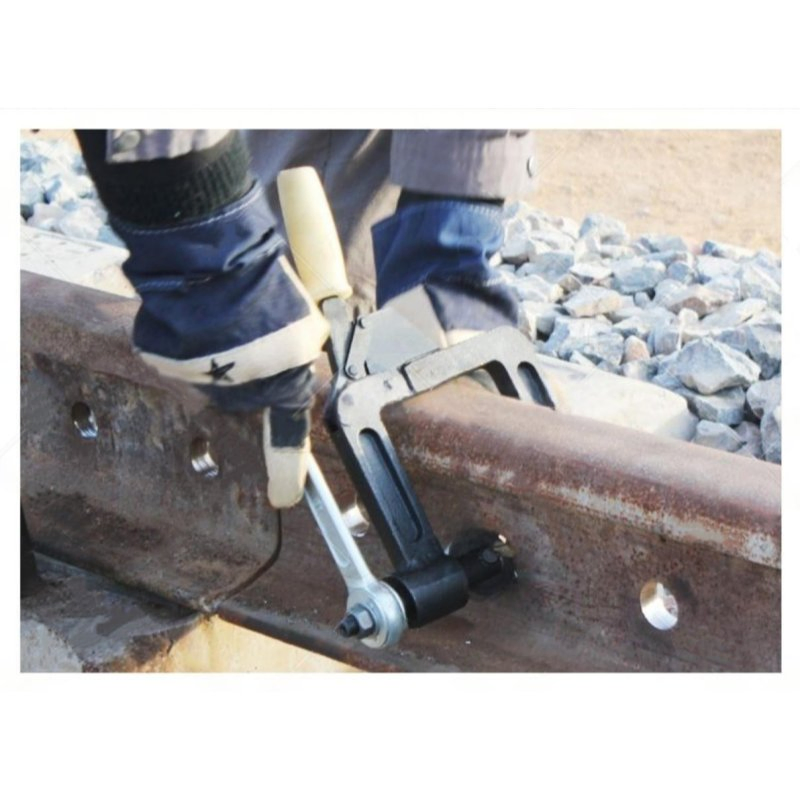

القيادة اليدوية: أدر المقبض اليدوي، والذي يعمل من خلال ناقل الحركة الداخلي على دفع حامل الأدوات على الوجهين لتدوير الفتحة بشكل موحد.

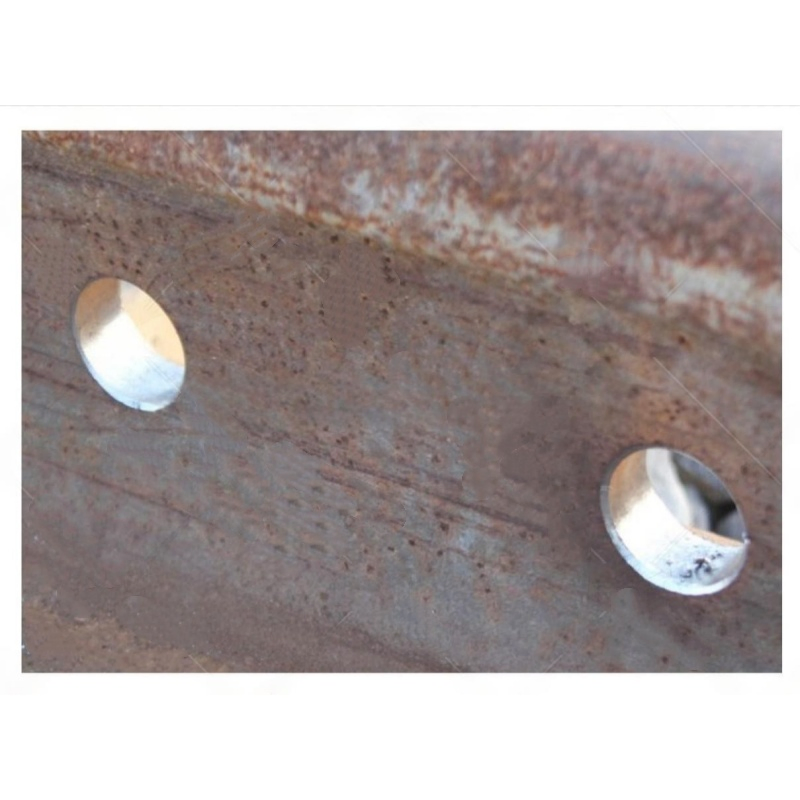

قطع جانبي مزدوج: يتم قطع كلا الجانبين في الوقت نفسه. تشطف شفرات الكربيد اليسرى واليمنى الحواف العلوية والسفلية لفتحة القضيب عند 45 درجة، وتزيل الثقوب وقم بتقريب الحواف.
الارتداد والإزالة: بعد اكتمال الشطف، اسحب رأس الأداة للخلف، وحرر جهاز القفل وأخرج المعدات مباشرة.

النقاط الفنية البارزة

الميزة	المواصفات
قطر الشطف	21 φ φ 36 مم تقريبًا
الحد الأقصى لعزم القطع للشطف	10 نيوتن·متر
أقصى قوة رفع للذراع اليدوي	55 نيوتن (الطول=180)
الكفاءة	10 ثوانٍ/ضبط

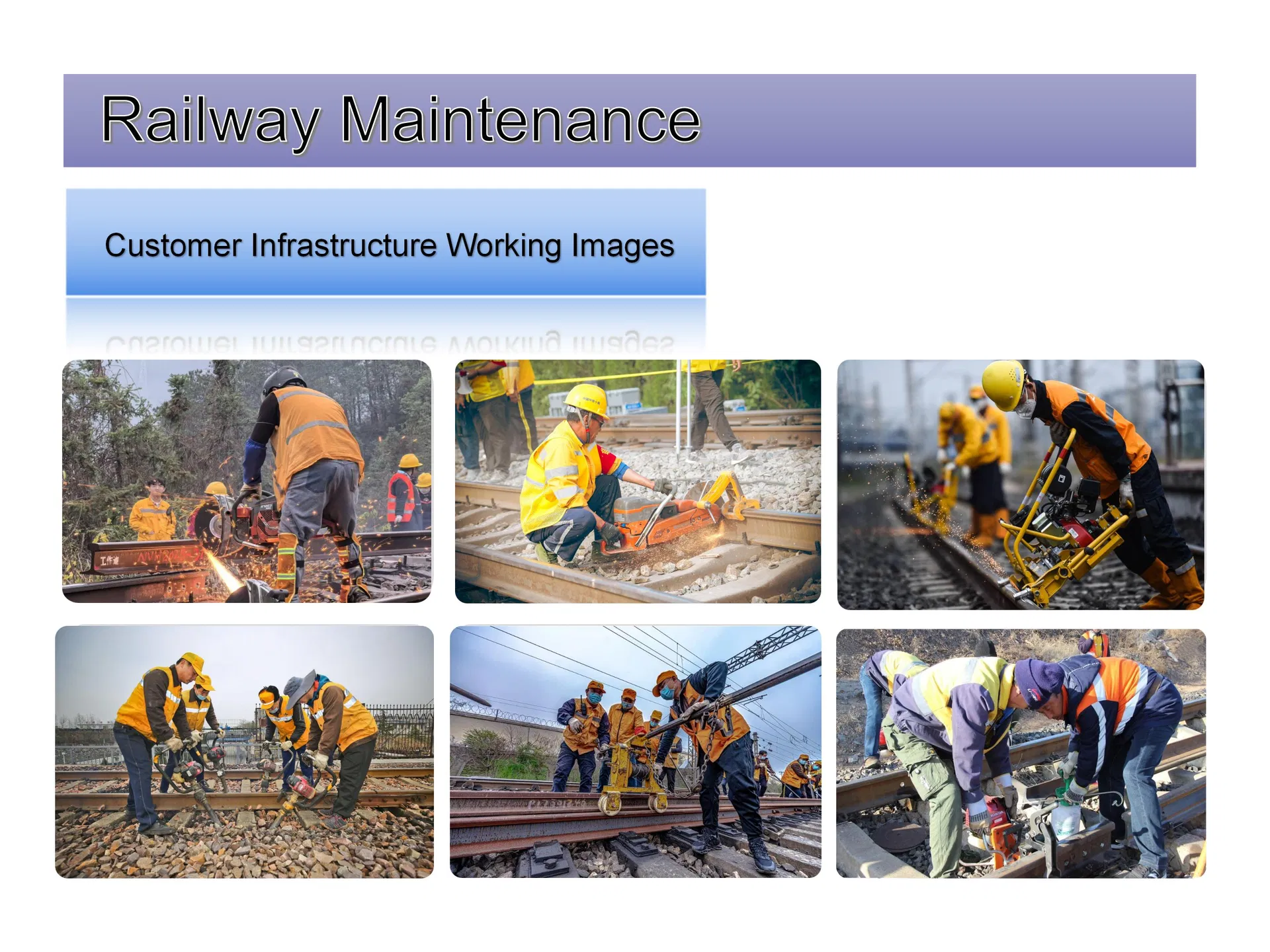

البنية الأساسية للعملاء

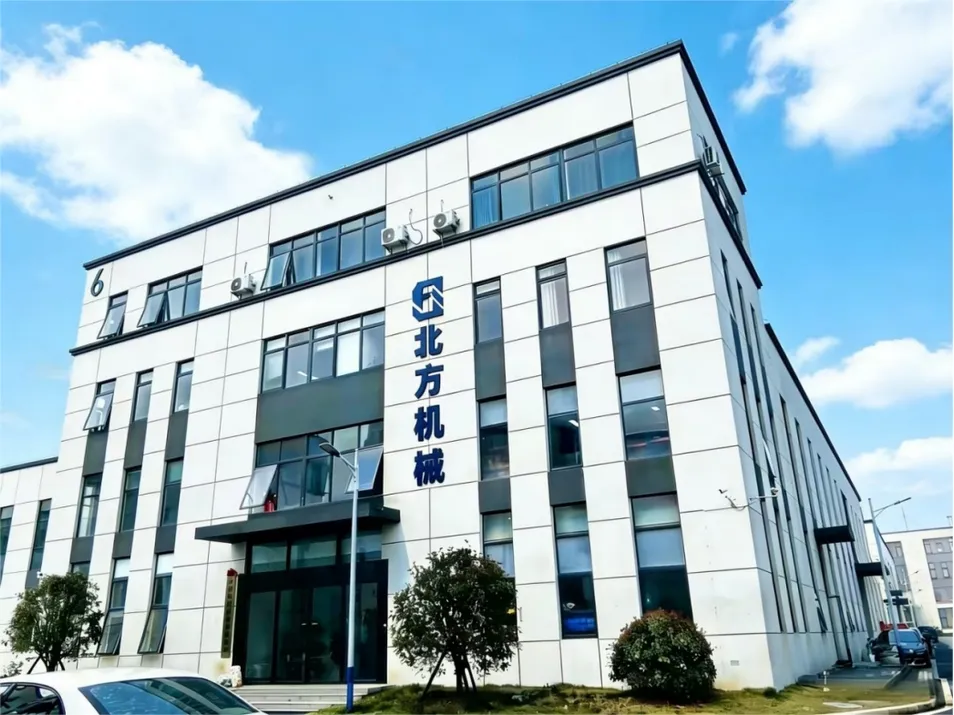

ملف تعريف الشركة
